耐圧機械コンポーネントは、寸法精度と製造の一貫性が機器の性能に直接影響する条件下で動作することがよくあります。バルブ ブロック、シーリング フランジ、ベアリング シート、シリンダー ブロック、またはコンプレッサー付属品は、外側から見ると単純に見えますが、内部の穴、合わせ面、ねじ山、およびシーリング機能には慎重に制御された機械加工が必要な場合があります。

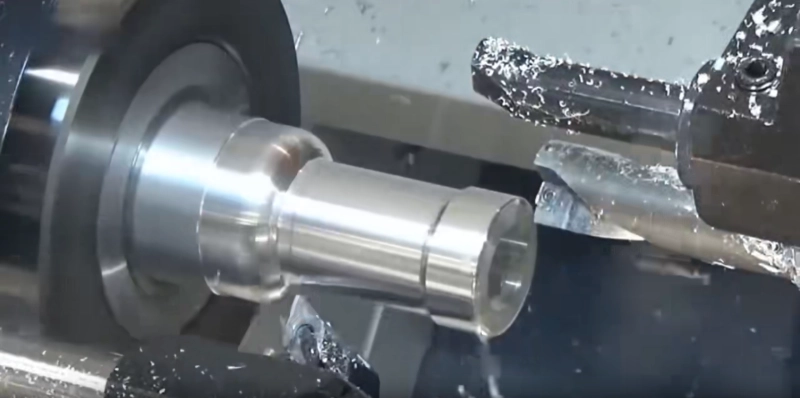

これらの用途の旋盤加工サービスは、単に回転するワークピースから材料を除去するだけではありません。旋削プロセスは、コンポーネントの材料、形状、圧力要件、公差仕様、およびその後の機械加工操作に適合する必要があります。同じコンポーネントをプロトタイプ生産からリピート生産または大量生産に移行する必要がある場合、安定したプロセスが特に重要です。

Hehua Machinery Technology (Kunshan) Co., Ltd. では、CNC 旋削加工は、フライス加工、ボーリング、穴あけ、タッピング、リーミング、多軸加工を含む、より広範な精密加工システムの一部となっています。これにより、無関係な複数の機械加工サプライヤーに依存するのではなく、制御された順序で耐圧機械部品を製造できるようになります。

耐圧部品に慎重な加工が必要な理由

耐圧コンポーネントは、動作中に設計された形状と接続ポイントを維持する必要があります。材料自体が十分な機械的強度を持っている場合でも、寸法管理が不十分であると、組み立てやサービスの際に問題が発生する可能性があります。

たとえば、シール フランジには正確な合わせ面と溝の寸法が必要な場合があります。ベアリングシートには、そのボアと周囲の表面との間に正しい関係が必要です。油圧バルブ ブロックには、正しく配置する必要があるいくつかの交差する穴が含まれる場合があります。コンプレッサーのアクセサリでは、旋削直径、ねじ部、取り付け面、およびシール機能を 1 つのコンポーネントに組み合わせることができます。

これらの要件により、機械加工精度は単なる外観上の品質基準ではなく、機能設計の一部となります。

旋盤加工サービスを通じて利用できる CNC 旋削機能は、コンポーネントと図面の要件に応じて、±0.005 ～ ±0.02 mm の旋削公差をサポートします。 ±0.005 mmまでのボーリング、±0.02 mmまでのドリリングとタッピングなど、その他の作業も定義された範囲内で制御できます。

実際に必要な公差は、常に図面と用途によって決定する必要があります。すべての寸法に不必要に厳しい公差を適用すると、コンポーネントの機能が向上することなく、加工の難易度が高まる可能性があります。したがって、実際の機械加工プロセスは、どの寸法が本当に重要であるかを理解することから始まります。

材料の選択は旋削プロセスに影響します

耐圧コンポーネントは、荷重、環境、摩耗要件、耐食性、および用途条件に応じて、さまざまな材料から製造できます。機械加工プロセスでは、これらの違いを考慮する必要があります。

Hehua はダクタイル鋳鉄、ねずみ鋳鉄、炭素鋼、合金鋼、304 および 316 ステンレス鋼、アルミニウム合金、真鍮、赤銅、POM、ナイロン、アクリルなどのエンジニアリング プラスチックを加工できます。

QT450-10 や QT700-2 などのダクタイル鋳鉄材種は、強度と被削性の組み合わせが必要な機械部品に使用できます。 HT250、HT300などのねずみ鋳鉄も各種装置部品に適しています。より高い耐食性が必要な用途には、304 や 316 などのステンレス鋼グレードを選択できます。アルミニウム合金は、軽量化が重要な場合に役立ちます。

材料の挙動は、切削パラメータ、工具、切りくず排出、発熱、寸法安定性に影響します。このため、すべてのコンポーネントに 1 つの標準的な旋削方法を適用するのではなく、選択した材料に基づいて機械加工プロセスを開発する必要があります。

圧力関連部品では、材料のトレーサビリティも重要です。 Hehua は、製造バッチのスペクトル分析レポートと機械的特性テスト レポートを提供し、コンポーネントに使用される材料を文書化して追跡できるようにします。

CNC 旋削時の重要な寸法の制御

耐圧部品の場合、すべての寸法が同じ機能上の重要性をもつわけではありません。寸法によっては、コンポーネントが別の部品にどのように接続されるかを決定するものもありますが、その他の寸法はシール、位置決め、または荷重伝達を制御します。

典型的な重要な機能には次のようなものがあります。

・シャフトと穴の精密な嵌合

・シール溝

・ネジ穴

・ベアリングシート

・精密な取り付け面

・耐圧円筒面

・同心旋削径

加工シーケンスでは、これらの関係を考慮する必要があります。コンポーネントには複数の操作が必要な場合があり、セットアップを追加するたびに位置ずれが発生する可能性があります。

これが、統合された CNC 処理が役立つ理由の 1 つです。 Hehua は、立型および横型マシニング センター、ターンミル複合マシニング センター、CNC ボーリング マシン、およびドリル タップ センターと並行して CNC 旋盤を運営しています。旋削、フライス加工、ボーリング、穴あけ、リーマ加工、タッピング、面取り、転造を会社の機械加工ワークフロー内で完了できます。

関連する作業を管理された生産下に置くことで、異なるサプライヤー間での不必要な転送が削減され、加工サイクル全体の管理が容易になります。

図面レビューは加工問題の防止に役立ちます

加工品質は、最初の切削工具がワークピースに到達する前に影響を受けます。加工アクセス、公差、材料特性、または製造順序を明確に考慮していない図面は、後で問題を引き起こす可能性があります。

Hehua は、2D CAD 図面だけでなく、3D STEP、IGS、SolidWorks、UG、およびその他の一般的な形式もサポートしています。同社のエンジニアリング チームは 24 時間以内に図面を確認し、潜在的な加工リスクを特定できます。

耐圧コンポーネントの場合、このレビューでは、壁の厚さ、穴の位置、シール機能、公差の分布、工具のアクセスのしやすさ、さまざまな加工面間の関係などの領域に焦点を当てることができます。

同社は、該当するプロジェクトに対して DFM プロセスの最適化も提供します。これは、OEM 顧客が設計を完了しているが、そのコンポーネントを大量に効率的に生産できるかどうかを判断したい場合に役立ちます。

古いコンポーネントの場合は、リバース エンジニアリングもサポートされます。物理サンプルを製造図面にマッピングし直すことができるため、製造中止となった機器部品の再生産や、インポートされたコンポーネントのローカリゼーション代替案の開発に役立ちます。

検査は機械加工プロセスの一部です

耐圧コンポーネントは、機械加工が完了したという理由だけで受け入れられるべきではありません。仕上がり寸法は図面と照らし合わせてご確認ください。

Hehua では、品質管理プロセスの一環として、初品検査、工程内検査、最終検査、および CMM 測定を使用しています。主要な寸法は全数検査を受けることができ、出荷時に寸法検査レポートを提供することができます。

CMM 検査は、複数の重要な寸法と幾何学的関係を持つコンポーネントに特に役立ちます。検査プロセスでは、個々の寸法を個別にチェックする代わりに、指定された要件に照らして完成したコンポーネントの寸法状態を検証できます。

追加の検証が必要な耐圧部品については、ご要望に応じて UT または MT の非破壊検査も提供できます。

同社は ISO 9001 品質管理システムに基づいて運営されており、IATF 16949 自動車品質システム認証と EN 15085 鉄道車両および部品溶接システム認証も取得しています。これらのシステムは、自動車、鉄道輸送、航空宇宙、風力、原子力、産業機械、半導体装置、新エネルギー装置の製造にわたる同社の業務をサポートしています。

表面処理によりコンポーネントの保守性が向上します

機械加工は、必ずしも耐圧機械部品の最終製造ステップであるとは限りません。作業環境によっては、コンポーネントに追加の表面処理が必要な場合があります。

Hehua は、ショット ブラスト、黒色酸化、陽極酸化、電気泳動、ダクロメット、粉体塗装、亜鉛メッキ、ニッケル メッキ、不動態化などのプロセスをサポートしています。

適切な処理は材質と使用環境によって異なります。湿気や腐食条件にさらされるコンポーネントには追加の腐食保護が必要な場合がありますが、他の部品には耐摩耗性の向上や指定された表面外観が必要な場合があります。

表面処理も機械加工後に個別に処理するのではなく、全体の生産計画の一部として選択することもできます。 Hehua は表面処理のトレーサビリティを提供し、該当するコンポーネントの必要に応じて塩水噴霧試験を手配できます。

試作サンプルからリピート生産まで

耐圧コンポーネントは、通常の生産に入る前にサンプリング プロセスを通じて開発されることがよくあります。最初のサンプル中に発見された変更は、寸法、工具、加工順序、または検査要件に影響を与える可能性があります。

Hehua は、該当するプロジェクトに対して 3 ～ 7 日以内の迅速なサンプリングをサポートし、開発中に 1 対 1 のエンジニアリング サポートを提供します。その後、ワークフローは中バッチの試作と量産まで継続できます。

同社は 10 台以上の CNC マシニング センターと独自の鋳造および鍛造ワークショップを備えており、ブランクから CNC マシニングおよび完成部品までの生産を調整することができます。月間生産能力は50,000個以上に達します。

この統合セットアップは、耐圧部品で安定した再現性が必要な場合に特に役立ちます。加工プロセスと検査要件が検証されると、同じ生産システムを後続のバッチに適用できます。

圧力コンポーネントの CNC 旋盤の実用化

耐圧性の CNC 機械加工部品は、さまざまな種類の機器に使用されています。コンプレッサー システムでは、精密アクセサリに正確に回転された円筒面と取り付け機能が必要な場合があります。油圧機器には、正確に位置決めされた穴とシール面を備えたバルブ ブロックが必要な場合があります。空圧機器では、シャフト、ボア、ねじの寸法が一貫していなければならない精密部品が使用される場合があります。

建設機械、自動車システム、産業機械、風力発電装置、鉄道輸送装置、その他のハイエンド製造部門でも、寸法性能が制御されたカスタム機械加工コンポーネントが必要になる場合があります。

これらの用途では、旋盤加工サービスの価値は、旋削精度と材料管理、補完的な機械加工作業、検査、生産の一貫性を組み合わせることで生まれます。

要求の厳しい機械部品の管理されたプロセス

耐圧性は材料の強度以上のものによって決まります。完成したコンポーネントは、設計寸法と一致し、必要なインターフェースを維持し、その用途に確立された検査基準を満たさなければなりません。

17,800 平方メートルを超える工場面積と 160 人を超える従業員を抱えるHehua Machinery Technology (Kunshan) Co., Ltd. は、鋳造、鍛造、組立、検査、表面処理機能を備えた CNC 機械加工を提供しています。同社の専門技術チームは、設計レビューと開発から製造と輸出に至るまでプロジェクトをサポートします。

コンプレッサーの付属品、油圧バルブ ブロック、シーリング コンポーネント、ベアリング シート、シリンダー ブロック、またはその他の耐圧機械部品を開発しているお客様に対して、旋盤サービスは精密旋削の基盤を提供し、補完的な CNC プロセスが残りの機能を完成させることができます。

旋盤加工サービスは、材料の選択、図面のレビュー、加工順序、重要な公差、検査、およびその後の処理を 1 つの生産システム内で制御することにより、一貫した寸法と信頼性の高い生産品質を必要とする耐圧コンポーネントを製造するための実用的なアプローチを提供します。
