CNC 旋盤でカスタム部品の精度 ±0.005 mm を達成する方法

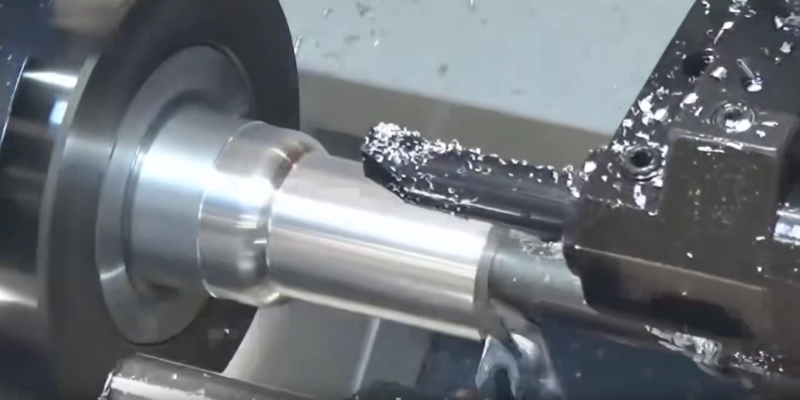

精密旋削加工は CNC 旋盤だけでは実現できません。それは、図面のレビュー、材料の安定性、工具の選択、加工順序、プロセス制御、および寸法検査の連携に依存します。この記事では、旋盤加工サービスが 要求の厳しいカスタム機械部品に対して、±0.005 mm という厳しい旋削公差を達成する方法について説明します。

カスタム機械加工部品に、正確に適合するシャフトと穴、圧力を維持するためのシール溝、または厳格な寸法要件を満たす取り付け面が必要な場合、最初の作業から最終検査まで機械加工プロセスを管理する必要があります。産業用コンポーネントの場合、小さな寸法の偏差が、組み立て、シーリング、耐摩耗性、および全体的な機器の性能に影響を与える可能性があります。

Hehua Machinery Technology (Kunshan) Co., Ltd. では、旋削加工を独立した作業として扱うのではなく、この完全なプロセスを中心に CNC 加工が組織されています。同社は、複雑なカスタムコンポーネントをサポートするために、フライス加工、ボーリング、ドリリング、タッピング、リーマ加工、その他の機械加工プロセスと組み合わせた CNC 旋削加工を提供しています。

±0.005 mm の回転公差が重要な場合

すべての機械加工コンポーネントに同じ公差が必要なわけではありません。一般的な構造部品の場合は、より広い公差で十分な場合があります。ただし、正確なシャフトと穴の嵌合、ベアリングシート、シール溝、ねじ接続、または耐圧面を含むコンポーネントでは、より厳密な寸法管理が必要になることがよくあります。

旋盤加工サービスを通じて提供される CNC 旋削能力は、部品の設計、材料、形状、機械加工要件に応じて、±0.005 ～ ±0.02 mm の公差範囲に達します。この範囲により、エンジニアはあらゆる寸法に不必要に厳しい仕様を適用するのではなく、実際の機能要件に応じて許容差を定義できる柔軟性が得られます。

たとえば、精密シャフトは、ベアリングや相手部品に正しく適合するように、外径を厳密に制御する必要がある場合があります。シール関連のコンポーネントでは、意図したシールを維持するために正確な溝の寸法が必要な場合があります。耐圧機械アクセサリでは、完成部品が動作荷重下でも確実に機能する必要があるため、寸法の一貫性が特に重要です。

精度は加工前から始まる

厳しい公差を実現するには、図面を理解することから始まります。 CNC プログラムは指定された寸法に従うことができますが、設計が不十分に考慮されていると、不必要な加工の困難さ、工具へのアクセスの問題、変形のリスク、または非効率的な生産サイクルが発生する可能性があります。

Hehua は、2D CAD 図面と、STEP、IGS、SolidWorks、UG などの一般的な 3D 形式をサポートしています。プロのエンジニアは 24 時間以内に図面を確認し、生産開始前に潜在的な加工リスクを特定できます。

このレビューでは、重要な寸法、加工代、穴システム、肉厚、工具へのアクセスのしやすさ、公差の割り当て、および生産順序をカバーできます。新製品の場合、チームは DFM プロセスの最適化を提供して、製造性を向上させ、回避可能な生産コストを削減することもできます。

このアプローチは、顧客が図面または物理サンプルのみを提供する OEM プロジェクトに特に役立ちます。非標準コンポーネント、古い機器部品、インポート部品のローカリゼーションについても、リバース エンジニアリングと図面の標準化をサポートできます。

材料の選択は寸法精度に影響します

同じ加工戦略をすべての材料に単純に適用することはできません。金属やエンジニアリング プラスチックが異なれば、切削力、熱、工具、加工条件に対する反応も異なります。

使用可能な材質には、QT450-10、QT700-2などのダクタイル鋳鉄、HT250、HT300などのねずみ鋳鉄、炭素鋼、合金鋼、304および316ステンレス鋼、アルミニウム合金、黄銅、赤銅、POM、ナイロン、アクリル、その他のエンジニアリングプラスチックが含まれます。

材料の挙動は加工の安定性に直接影響します。たとえば、ステンレス鋼には、熱と加工硬化を管理するための適切な切断パラメータと工具が必要です。アルミニウムでは工具の状態と切りくずの排出に注意が必要です。鋳鉄とダクタイル鋳鉄には、砥粒を管理しながら寸法の一貫性を維持するために、適切な工具とプロセス設定が必要です。

生産バッチに関して、Hehua はトレーサビリティのために維持された材料情報を含む材料スペクトル分析と機械的特性試験レポートを提供できます。これは、材料の一貫性が品質要件の一部である機器で部品が使用される場合に重要です。

CNC プロセス制御は旋削だけではありません

精密に旋削されたコンポーネントは、組み立ての準備が整う前に追加の操作が必要になる場合があります。シャフトには、穴あけ、タッピング、フライス加工、またはキー溝加工が必要な場合があります。バルブ コンポーネントには、複数の穴と交差する通路が必要な場合があります。耐圧アクセサリには、旋削加工された表面と精密な取り付け機能が組み合わされている場合があります。

このため、Hehua の機械加工能力には、CNC 旋盤、立型および横型マシニング センター、ターンミル複合センター、CNC ボーリング盤、およびドリルタップ センターが含まれます。

同社は、旋削、フライス加工、ボーリング、穴あけ、リーマ加工、タッピング、面取り、転造を加工ワークフローに統合できます。これらの作業を管理された生産下で維持することは、コンポーネントが複数のサプライヤー間で移動するときに発生する可能性のある寸法の偏差を減らすのに役立ちます。

複雑な部品の場合、異なる加工表面間の関係が個々の直径の公差と同じくらい重要になる可能性があるため、これは特に役立ちます。制御された加工シーケンスを維持すると、位置精度が維持され、不必要な二次処理が削減されます。

CMM検査で結果を確認する方法

厳しい機械加工公差は、単に主張するだけでなく、測定する必要があります。このため、寸法検査は精密 CNC 製造において不可欠な部分となります。

Hehua では、初品検査、定期的な工程内検査、最終検査と合わせて CMM 検査を使用しています。主要な寸法は全数検査を受けることができ、必要に応じて完全な寸法検査レポートが出荷時に提供されます。

±0.005 mm の回転公差で製造された部品の場合、検査は実際の寸法が指定の範囲内にあるかどうかを確認するのに役立ちます。 CMM 装置は、基本的な測定ツールだけでは確実に検証することが難しい複数の重要な寸法、位置関係、または幾何学的要件がコンポーネントに含まれている場合に特に役立ちます。

機械加工仕様には、フライス加工公差 ±0.008 ～ ±0.03 mm、ボーリング公差 ±0.005 mm、ドリリングおよびタッピング公差 ±0.02 mm も含まれます。表面粗さは用途に応じて Ra0.8 ～ Ra3.2 の範囲で、平面度は ≤0.02 mm/100 mm に制御できます。

これらの検査手法により、図面要件と納品されたコンポーネントとの間の関係がより明確になります。

精密旋削部品の用途

寸法の適合が機器の動作に直接影響するコンポーネントには、一般に精密 CNC 旋削加工が必要です。一般的な用途には、ベアリング シート、シール フランジ、耐摩耗性ブッシュ、精密取り付けブラケット、シリンダー ブロック、バルブ ブロック、耐圧シェル、その他の機械付属品が含まれます。

Hehua が提供するアプリケーションには、コンプレッサー装置、建設機械、空圧装置、自動車部品、油圧システム、鉄道輸送、風力発電装置、その他の産業機械が含まれます。

耐圧コンポーネントの場合、寸法精度を材料の選択、加工品質、検査と連携させて、厳しい動作条件に適したコンポーネントを製造できます。自動車およびハイエンド機器の用途では、同じ部品を長期間の生産サイクルにわたって繰り返し供給する必要がある場合、一貫した生産品質も重要です。

試作から量産まで

精密機械加工は、一回限りの試作品に限定されるものではありません。有用な CNC 加工パートナーは、プロジェクトがサンプリングから試作、そして量産に移行する際にプロセスの一貫性を維持できる必要があります。

Hehua は、該当するプロジェクトに対して 3 ～ 7 日以内の迅速なサンプリングをサポートし、プロセス全体を通じて 1 対 1 のエンジニアリング サポートを提供します。同社の生産施設には、10 台以上の CNC マシニング センターとあらゆる CNC 機器が含まれており、社内の鋳造および鍛造能力によってサポートされています。

月間生産能力は 50,000 個以上に達することがあり、同じ加工ワークフローで小ロット開発と大規模な生産プログラムの両方をサポートできます。通常の注文は通常 15 ～ 30 日以内に配送されますが、緊急の注文は生産状況に応じて優先的にスケジュールされる場合があります。

この生産構造は、プロジェクトの途中で製造プロセスやサプライヤーを変更することなく、検証済みのプロトタイプから安定した繰り返し生産に移行する必要がある OEM 顧客にとって役立ちます。

精密CNC旋盤への完全なアプローチ

回転公差 ±0.005 mm に達するのは、複数の要素を同時に制御した結果です。図面レビューにより加工要件が確立され、材料管理により安定した開始点が提供され、適切な CNC 機器と工具がプロセスの一貫性を維持し、CMM 検査により完成寸法が検証されます。

Hehua Machinery Technology (Kunshan) Co., Ltd. は、機械加工、検査、鋳造、鍛造、組立、および表面処理の能力を備え、カスタム機械部品を必要とする顧客に統合された製造ルートを提供します。

精密シャフト、ベアリング シート、シーリング コンポーネント、バルブ ブロック、耐圧アクセサリ、またはその他の公差の厳しい旋削部品を含むプロジェクトの場合、旋削加工を独立した作業として扱うのではなく、旋盤加工サービスを補完的な CNC プロセスと組み合わせて、完全な図面要件を満たすことができます。

エンジニアリング レビュー、CNC 製造、寸法検査、バッチ トレーサビリティを 1 つのワークフロー内で接続することで、旋盤加工サービスは、最初のサンプルから量産まで寸法の一貫性が重要となるカスタム部品に実用的なソリューションを提供できます。
