金属部品の大量生産は、より短時間でより多くの部品を製造することだけではありません。ほとんどの OEM および産業プログラムにとって、本当の課題は、寸法の安定性、表面の一貫性、および下流組み立ての効率を維持しながら大量生産することです。そのため、精密金属スタンピングは、繰り返し金属部品に最も広く使用されている製造方法の 1 つであり続けています。
部品設計が適切であれば、スタンピングは他の多くの方法では実現できない方法で速度、一貫性、プロセス効率を組み合わせることができます。 Hehua Machinery の金属スタンピングおよび成形のページでは、スタンピングが中核的な製造能力として紹介されており、プログレッシブ ダイ スタンピングのページでは、このプロセスが高速大量生産、精密な寸法、複雑な成形、優れた表面品質、および材料の節約をどのようにサポートしているかについて説明しています。まさにこれらの点が、大量生産の金属部品に精密スタンピングがよく選ばれる理由です。
制作方法が高速であっても、変動が多すぎたり、二次操作が多すぎたり、手動修正が多すぎたりすると、大量のプログラムが失敗する可能性があります。大量生産はリズムに依存します。このプロセスは実行を継続し、品質を維持し、調整を繰り返すことなく直接組み立てに入る部品をサポートする必要があります。

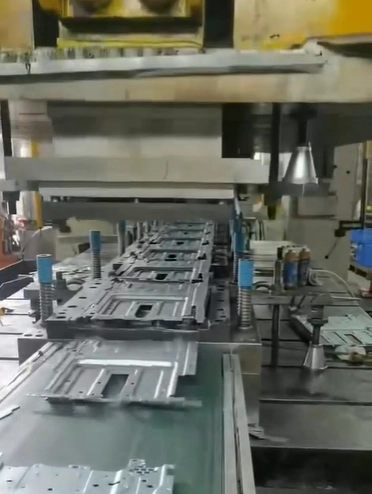

ここで精密スタンピングが役に立ちます。 Hehua 氏のプロセス説明によると、順送金型の生産は 1 分あたり 200 ～ 800 回の速度で実行され、1 回のシフトで 1 日あたり約 100,000 ～ 500,000 個の生産量を達成できます。この種の範囲は重要です。これは、プロセスが小規模バッチの試行作業だけでなく、持続的な生産を目的として設計されていることを示すからです。同ページには、プレス加工コストが適切な部品の機械加工よりも 60 ～ 80% 低くなる可能性があるとも記載されており、部品の量が増加するとプレス加工が好まれることが多い理由が説明されています。
購入者にとってのメリットは明白です。プログラムに長い生産サイクルにわたる繰り返し部品が含まれる場合、多くの場合、複数の個別の操作を中心に構築された遅いルートよりも、安定したスタンピング ラインの方が管理が容易です。
互換性に依存するシステムでは、大量の部品が使用されることがよくあります。穴の位置が大きく変化したり、エッジが一致していない場合、または平面度が許容範囲を超えた場合、組み立てが遅くなり、欠陥のリスクが増加します。
このような状況では精密金属スタンピングが使用されます。これは、ツーリングと送りが正しく制御されていれば、プロセスが長時間にわたって繰り返し形状を保持できるためです。 Hehua が公表した能力データによると、同社の順送金型プロセスは、ブランキング精度 ±0.01 mm、穴ピッチ精度 ±0.02 mm をサポートしています。ステップ精度±0.005mmのサーボローラー送りも掲載しており、送り制御が寸法安定性をどのようにサポートしているのかがわかります。
これらの値は、二次加工や調整の必要性を減らすため、実際の生産において重要です。大量生産では、やり直しや取り付け時間のわずかな短縮でも、バッチ全体に大きな影響を与える可能性があります。
精密スタンピングが大量部品に広く使用されているもう 1 つの理由は、1 つのダイ フロー内で複数の操作を組み合わせることができることです。
Hehua のプロセスの説明では、プログレッシブ スタンピングでは深絞り、パンチング、フランジ加工、成形に複数のステーションを使用できることが説明されています。これによりボックス構造、シェル、フランジ、補強リブを連続ルートで生産することが可能となります。
このようなプロセスの統合は、大量の作業では重要です。部品に複数の別個の機械が必要で、繰り返しの処理が必要な場合、通常、ばらつきが大きくなり、出力リズムが遅くなります。同じ部品が 1 つの調整されたツーリング システムを介して移動できる場合、生産の管理がより簡単になります。
形状の複雑さと生産規模の両方が必要な部品の場合、これがスタンピングが競争力を維持する主な理由の 1 つです。
大量生産部品はすべて同じ材料で作られているわけではありません。業界ごとに、強度、導電性、耐食性、重量、磁気性能に応じて異なるシート特性が使用されています。
Hehua の機能ページには、加工可能な材料の厚さの範囲が鋼鉄で 0.05 mm ～ 12 mm、ステンレス鋼で 0.1 mm ～ 8 mm、アルミニウムで 0.1 mm ～ 10 mm とリストされています。
部品の体積だけではプロセスの選択を定義できないため、これは重要です。サプライヤーは材料カテゴリもサポートする必要があります。薄い精密材料と厚い構造金属を処理できるスタンピング システムは、部品ファミリーが混在する OEM プログラムにとってより便利です。
これは、バイヤーにとって、サプライヤーがプレス加工製品の 1 つの狭いセグメントだけに限定される可能性が低いことも意味します。
サンプルが少数しか製造されない場合、表面欠陥は管理できるように見える場合があります。大量生産では、問題はさらに深刻になります。コーティングされた材料のバリ、傷、エッジの状態の悪さ、または表面の損傷は、大規模な分類、再加工、または組み立ての問題を引き起こす可能性があります。
Hehua 氏は、冷間圧延シートは Ra ≤ 0.8 μm の表面粗さを維持でき、亜鉛メッキまたはコーティングされたシートはスタンピング後に元の外観を維持できると述べています。
このような表面安定性が、大量部品に精密スタンピングが選択される理由の 1 つです。反復可能なプロセスは、長期間の実行にわたって外観とエッジの品質を維持するのに役立ちます。これは、部品がアセンブリまたは追加の下流プロセスに直接移動する場合に特に役立ちます。
大量生産においては、表面管理は外観だけではありません。プロセス全体を安定に保つことが重要です。
材料の利用は短期的には重要ではないように見えますが、生産量が増加するとはるかに重要になります。部品が数十万または数百万個生産される場合、ストリップのレイアウトのわずかなパーセンテージの違いでも大きな影響を与える可能性があります。
Hehua のページには、閉じた材料レイアウトにより少なくとも 85 パーセントの利用率を達成できると記載されており、これは特にステンレス鋼の薄い材料やその他の高価値金属に当てはまります。
これが、大量生産部品に精密スタンピングがよく選択されるもう 1 つの理由です。金型が最適化されると、材料の使用がより予測可能になり、より効率的になり、サプライヤーが長期的に生産を規律的に維持できるようになります。
精密スタンピングに関する最も強力な議論は理論ではありません。製作証拠です。
Hehua のケース セクションでは、大量生産の利点をさまざまな形で示す 3 つの例を示しています。
最初のケースは、0.35 mm 無方向性ケイ素鋼コイルで作られた新エネルギー モーター コアです。この部品の外径は 180 mm、スロット数は 72、厚さは 40 mm で、積み重ねリベットが付いています。このプロセスでは、72 ステーションの順送金型に加えて、回転スタッキング リベット留めと 0.02 mm 以下のオンラインバリ検出が使用されます。報告されている結果は、平面度 ≤ 0.05 mm、鉄損 ≤ 2.4 W/kg、月産 120 万個です。
この事例は、形状制御と大規模な生産規模の両方を必要とする部品にスタンピングが機能する理由を示しています。
2 番目のケースは、4 mm B340LA 高張力鋼で作られた車のドア ヒンジです。このプロセスでは、800 トンのサーボ プレスと 7 ステーションのトランスファー金型を備えた 3 軸トランスファー アームが使用されます。その結果、横穴位置精度0.08mm、加工不要、年間80万セットの生産能力を実現しました。
この事例は、大量のスタンピングが単純な薄い部品に限定されないことを示しています。また、一貫したフィーチャの位置が重要な場合に、成形された構造コンポーネントをサポートすることもできます。
3 番目のケースは、0.2 mm のリン青銅で作られた 5G RF シールド カバーで、128 個の小さなルーバーと凸状の膨らみが特徴です。 125 トンの高速パンチで 600 SPM で生産され、バリのないルーバー、100 dB を超えるシールド効果、月間生産量 500 万個が実現します。
この例では、精密スタンピングの別の側面、つまり、速度と同じくらい一貫性が重要な微細部品の大量生産を浮き彫りにしています。
大量生産には高速プレス以上のものが必要です。印刷機周りの管理されたシステムが必要です。
Hehua 社の金型と自動化のセクションでは、自社設計の順送金型、トランスファー金型、複合金型、試作金型を 40% 削減するシミュレーション成形、金型内のタッピングとリベット留め、ロボットと視覚的な送り、自動ロール交換、視覚的なサイズ、圧力曲線、漏れ検出を使用したオンライン検出について言及しています。このページには、不良率を 50 PPM 以下に抑えることができるとも記載されています。
大量生産ではプロセスの安定性は自動化と監視に大きく依存するため、これらの詳細は重要です。手動修正に依存しすぎるラインでも部品を生産できる可能性はありますが、時間の経過とともに出力と品質の一貫性を維持することが難しくなります。
大規模なプログラムは通常、長期間にわたって実行されるため、トレーサビリティがより重要になります。あるバッチで問題が発生した場合、サプライヤーは原因を迅速に特定する必要があります。
Hehua 社の品質とトレーサビリティのセクションには、同社のスタンピング プロセスが IATF 16949 自動車スタンピング システムおよび ISO 9013 のパンチング精度基準に従っていることが記載されています。また、最初のピースのフルサイズ検査、10 パーセントの検査、最後のピースの比較、MES データのアップロード、QR コードと金型番号、ロール番号の視覚的な彫刻、原料炉番号までのオペレーターのトレースバックについても説明します。
これが、大量のプログラムで高精度スタンピングが使用されるもう 1 つの理由です。速いだけではありません。長期的な品質管理をサポートする方法で構築することもできます。
精密金属スタンピングは、出力速度とプロセス規律を組み合わせるため、大量の金属部品に使用されます。これは、大規模なバッチ生産、厳密な寸法の一貫性、多段階成形、より優れた材料の使用、安定した表面品質、および実用的なトレーサビリティをサポートします。
Hehua Machinery が公表しているスタンピング能力と事例に基づくと、このプロセスは、OEM や工業用バイヤーが能力だけでは不十分な場合に特に適しています。長期にわたる、大量の、さまざまな種類の部品にわたる再現可能な結果が必要です。そこでは、精密スタンピングが単なる生産オプションではなく、製造戦略となるのです。
