今日のメーカーは、一貫した寸法を維持し、生産コストを最小限に抑えながら、高品質の金属部品をこれまでよりも迅速に生産することが求められています。用途が自動車ハードウェア、コンプレッサー付属品、産業機械、空圧機器のいずれであっても、精度と効率の両方を達成することが重要な競争上の優位性となっています。

ここが順送金型スタンピングの優れた点です。順送金型スタンピングにより、複数の金属成形操作を 1 つの連続プロセスに組み合わせることで、メーカーは優れた再現性と高い生産速度で複雑な板金コンポーネントを生産できるようになります。

複数のセットアップと二次処理を必要とする従来のスタンピング方法と比較して、プログレッシブ ダイ スタンピングは、長期間の製造工程を通じて厳しい公差を維持しながら生産を合理化します。この記事では、このプロセスが製造精度と生産効率の両方をどのように向上させるのか、そしてなぜこのプロセスが多くの業界で推奨されるソリューションになっているのかを検討します。

順送金型スタンピングについて

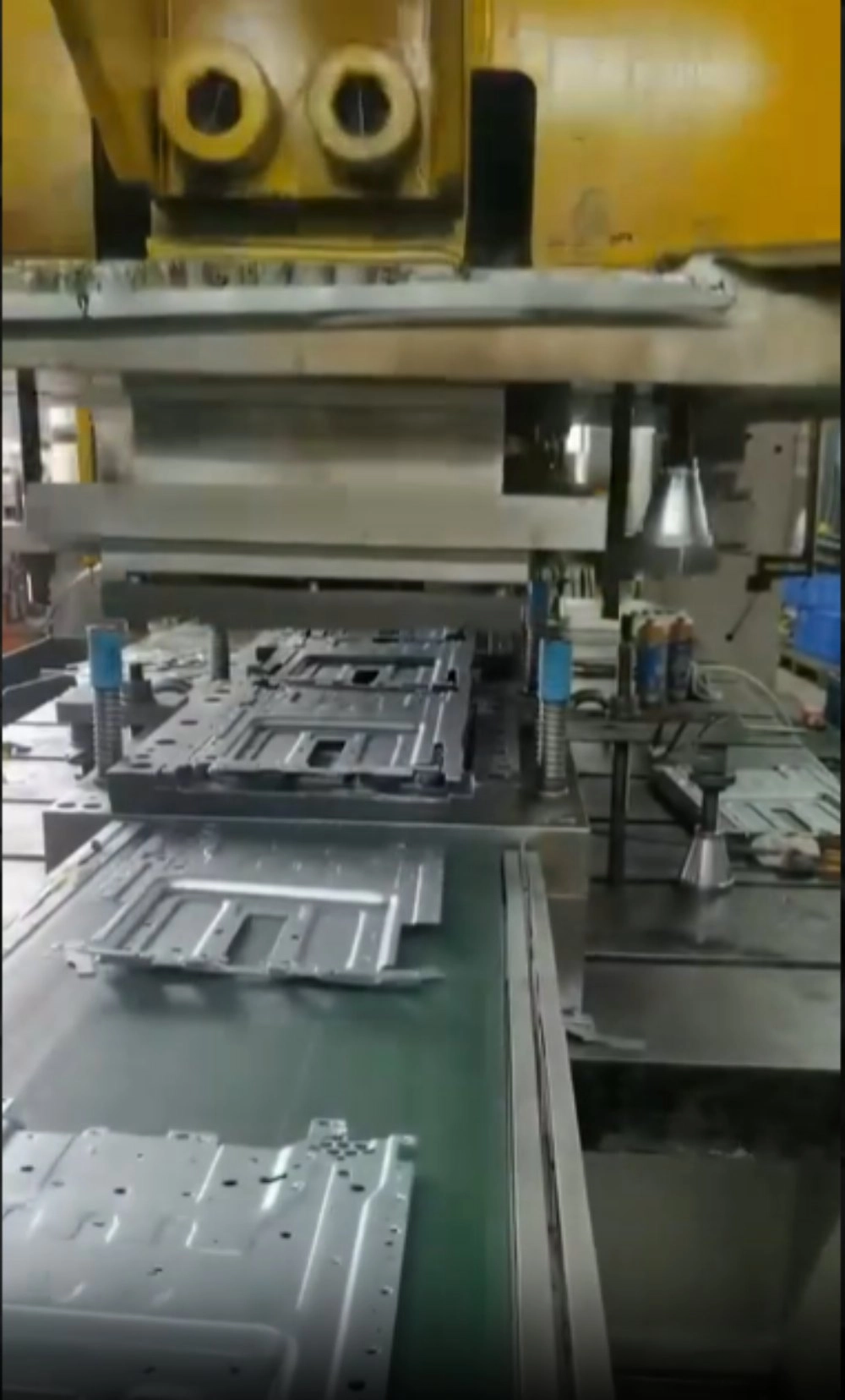

順送金型スタンピングは、複数のワークステーションを備えた特別に設計された金型を使用する金属成形プロセスです。連続した金属ストリップが金型に自動的に供給され、各ステーションで次のような特定の操作が実行されます。

・ブランキング

・パンチング

・曲げ加工

・コイニング

・エンボス加工

・ 形にする

各プレスストロークの後、完成部品が材料から分離されるまで、ストリップは次のステーションに進みます。

すべての操作が 1 つの自動化された生産サイクル内で行われるため、メーカーはすべての部品が同じ製造パスに従うようにしながら、生産時間を大幅に短縮できます。

このプロセスは以下の製造に広く使用されています。

・コンプレッサー付属品

・精密ブラケット

・プレッシャーシェル

・産業機械ハードウェア

・空圧機器部品

・精密シム

・電気部品

・カスタム板金パーツ

金属プレス加工で精度が重要な理由

多くの工業製品では、わずかな寸法の偏差でも、組み立て品質、機器の性能、製品寿命に影響を与える可能性があります。

精度は次のような業界にとって特に重要です。

・自動車製造

· 航空宇宙

· 鉄道輸送

・半導体装置

・新エネルギー設備

· 産業オートメーション

仕様を満たさないコンポーネントは、追加の機械加工、手動調整、または完全な交換が必要になる可能性があり、生産コストが増加し、納期が遅れます。

順送金型スタンピングは、標準化されたツールと自動化された処理を通じて、これらのリスクを最小限に抑えます。

順送金型プレスで高精度を実現する仕組み

精密ツーリングがあらゆる作業を制御

順送金型スタンピングの基礎は金型の精度にあります。

ダイ内の各ワークステーションは、前のステップとの正確な位置合わせを維持しながら、専用の操作を実行するように設計されています。

ツーリングは生産全体を通して固定されたままであるため、メーカーは最初のコンポーネントから最後のコンポーネントまで再現性の高い結果を達成できます。

手動による製造方法とは異なり、作業間の位置決めエラーが発生する可能性はほとんどありません。

自動材料供給により人的ミスを削減

手動で処理すると不一致が生じ、製品の品質に影響を与える可能性があります。

順送金型スタンピングでは、自動供給システムを使用して、材料を各ワークステーション内で一貫した位置で移動させます。

これにより、次のような重要な利点が得られます。

・安定した部品配置

・均一な成形シーケンス

· 一貫したパンチの位置合わせ

· オペレータの影響を軽減

自動化は精度を向上させるだけでなく、中断を最小限に抑えた継続的な生産をサポートします。

厳しい製造公差

OEM メーカーにとって、寸法の一貫性は生産速度よりも重要であることがよくあります。

プロの順送金型スタンピングのサプライヤーは、次のことを達成できます。

・プレス公差±0.008mm～±0.03mm

・平面度≦0.02mm

・深絞り肉厚偏差5%以内

これらの機能により、メーカーはあらゆる寸法が重要となる要求の厳しい組み立て環境に適した部品を製造できます。

このレベルの精度の恩恵を受ける代表的な製品には次のものがあります。

・精密ブラケット

・プレッシャーシェル

・コンプレッサー部品

・特殊形状の金属パーツ

· 機械的サポート

総合的な品質検査

精密な製造は、正確なツールだけではなく、厳格な検査も必要とします。

専門メーカーは通常、次のような複数の品質管理段階を実装します。

・入荷検査

・初品検査

・工程内品質監視

・三次元測定機（CMM）検査

・主要寸法の全数検査

· 完全な検査報告書

材料スペクトルのテストと完全な製造トレーサビリティにより、すべてのバッチが顧客の仕様を満たしていることを確認できます。

順送金型スタンピングがどのように生産効率を向上させるか

精度は不可欠ですが、メーカーはますます厳しくなる納期にも対応する必要があります。

順送金型スタンピングにより、いくつかの重要な点で効率が向上します。

1 つの生産サイクルでの複数の操作

従来の製造では、多くの場合、切断、打ち抜き、曲げ、成形に複数の個別の機械が必要です。

プロセスが追加されるたびに、次のように増加します。

・セットアップ時間

・マテリアルハンドリング

· 労働要件

· 生産の複雑さ

順送金型スタンピングでは、これらの操作を 1 つの自動化された生産シーケンスに結合します。

ワークピースを複数のステーション間で移動させる代わりに、材料は 1 つの精密金型を通過して連続的に前進するため、生産時間を短縮しながらスループットが大幅に向上します。

大量注文のより迅速な生産

順送金型スタンピングは、大量生産に特に適しています。

ツールが完成して検証されると、中断を最小限に抑えて生産を続行できます。

これにより、このプロセスは次の用途に最適になります。

· 年間制作プログラム

· 世界的な輸出注文

・長期OEM契約

・連続生産

63T ～ 315T の精密プレスを備えた自動スタンピング ラインを運用しているメーカーは、安定した生産量を維持しながら、大規模な製品全体で一貫した製品品質を確保できます。

二次処理の削減

順送金型スタンピングの利点の 1 つは、多くの完成部品がスタンピング後の追加の加工をほとんどまたはまったく必要としないことです。

製品設計によっては、スタンピングプロセス中に完了する操作には次のようなものがあります。

・穴あけ加工

・エッジトリミング

・曲げ加工

・エンボス加工

・ 形にする

より複雑な部品の場合は、順送スタンピングを深絞りスタンピングと組み合わせて、シェル形状または耐圧部品を効率的に製造することもできます。

二次作業を減らすと、生産サイクルが短縮され、全体的な製造の複雑さが軽減されます。

材料の有効利用の改善

原材料は製造コストのかなりの部分を占めます。

順送金型ツールは、ストリップのレイアウトを最適化し、スクラップを最小限に抑えることで、材料の利用率を最大化するように慎重に設計されています。

メーカーは通常、以下の処理を行います。

・冷間圧延鋼材

・炭素鋼

・亜鉛メッキ鋼板

・304ステンレス鋼

・316ステンレス鋼

・アルミニウム

・銅

・特殊深絞り鋼

材料を効率的に使用することで、廃棄物が削減されるだけでなく、より持続可能な製造方法もサポートされます。

エンジニアリングサポートにより生産効率が向上

効率的な製造は、最初の金属シートがスタンピング プレスに入るずっと前から始まります。製品設計、工具開発、プロセス計画はすべて、最終的な生産結果に影響を与えます。

経験豊富な順送型スタンピングのサプライヤーは、プロジェクトの初期段階でエンジニアリング サポートを提供し、お客様が不必要な生産リスクを回避できるように支援します。

一般的なエンジニアリング サービスには次のようなものがあります。

・DFM（製造容易性設計）分析

・ツーリングの実現可能性評価

· 材料選択の推奨事項

・描画の最適化

・コスト削減のご提案

・試作検証

2D CAD 図面、3D STEP、IGS、SolidWorks、および物理サンプルからのリバース エンジニアリングをサポートするメーカーは、顧客が製品コンセプトから量産まで効率的に移行できるよう支援できます。

新製品を開発したり輸入コンポーネントを交換したりする企業の場合、初期段階でエンジニアリングに関与することで、製品のパフォーマンスを損なうことなく開発サイクルが短縮され、製造コストが削減されることがよくあります。

ワンストップ製造により全体の生産性が向上

多くの OEM プロジェクトには、スタンピングだけでは不十分です。金属部品を形成した後、組み立てる前に、機械加工、溶接、表面仕上げなどの追加のプロセスが必要になることがよくあります。

複数のサプライヤーと協力すると、リードタイムが長くなり、コミュニケーションの問題が生じ、品質管理が複雑になる可能性があります。

ワンストップ製造ソリューションは、複数の機能を 1 つ屋根の下に統合することでこのプロセスを簡素化します。

代表的なサービスには次のようなものがあります。

・金型設計・製作

・順送金型スタンピング

・深絞りプレス加工

・精密パンチング

・厚板成形

・CNC加工

・溶接・組立て

・表面処理

・寸法検査

・輸出梱包

顧客は複数の製造パートナーを調整するのではなく、製造プロセス全体を担当する単一のエンジニアリング チームと連携します。このアプローチにより、プロジェクトの調整が改善され、生産の遅延が軽減され、サプライチェーン全体で一貫した品質が確保されます。

深絞りスタンピングにより製造能力が拡大

すべての金属部品が従来のスタンピングだけで製造できるわけではありません。

耐圧シェル、円筒形ハウジング、深構造コンポーネントなどの製品には、多くの場合、追加の成形操作が必要です。

順送金型スタンピングと深絞りスタンピングを組み合わせることで、メーカーは以下の特徴を持つ部品を製造できます。

・均一な肉厚

・安定した構造強度

・滑らかな表面品質

・優れた寸法安定性

典型的なアプリケーションには次のようなものがあります。

・コンプレッサーシェル

・圧力ハウジング

・メカニカルカバー

・工業用コンテナ

・空気圧機器部品

肉厚偏差を 5% 以内に制御する深絞り技術は、より複雑な産業用途向けに順送金型スタンピングを補完します。

長期プロジェクトを支える確かな生産能力

生産量が増加するにつれて、メーカーは品質を犠牲にすることなく一貫した生産量を維持できるサプライヤーを必要としています。

順送金型プレスの専門メーカーは、安定した生産をサポートするために最新の設備に投資しています。

一般的な本番環境には次のような機能があります。

・63Tから315Tまでの精密プレス

・自動プレス生産ライン

・社内金型工房

· 柔軟な生産スケジュール

・少量のお試し注文

・年間大量生産

· グローバルな輸出能力

工具ワークショップを所有することで、金型のメンテナンスやエンジニアリングの変更を迅速化し、繰り返し注文のリードタイムを短縮することもできます。

OEM 顧客にとって、これらの機能はより良い生産計画とより信頼性の高い納品パフォーマンスにつながります。

精度と効率が重要な産業

精度、速度、再現性の組み合わせにより、順送金型スタンピングはさまざまな業界に適しています。

一般的なアプリケーションには次のものがあります。

自動車

バッテリーブラケット、補強プレート、コネクター、シートコンポーネント、構造用ハードウェア。

産業機械

機器ブラケット、取付板、支持枠、保護カバー、精密機械部品。

コンプレッサーの製造

コンプレッサーの付属品、圧力シェル、サポートブラケット、バルブコンポーネント、およびハウジング。

空気圧機器

シリンダーブラケット、バルブサポート、エアシステムハードウェア、精密取り付け部品。

鉄道交通

機器サポート、ケーブル管理ハードウェア、および構造板金アセンブリ。

航空宇宙

精密ブラケット、軽量構造部品、機器取り付け金具。

半導体装置

機器ラック、センサーブラケット、エンクロージャコンポーネント、および精密なサポート構造。

新エネルギー設備

バッテリー システム コンポーネント、電気サポート、冷却システム ブラケット、構造補強材。

これらすべての業界において、メーカーは一貫した品質、再現可能な精度、確実な納期という同じ優先事項を共有しています。順送金型スタンピングは、自動化された生産と標準化されたツールを通じてこれらの要件を満たすのに役立ちます。

Shanghai Hehua Machinery Technology Co., Ltd.と提携する理由

適切な製造パートナーを選択することは、適切な製造プロセスを選択することと同じくらい重要です。

2005年に設立された上海和華機械科技有限公司とその子会社で2018年に設立された和華機械科技（昆山）有限公司は、自動車、鉄道輸送、航空宇宙、風力、原子力、産業機械、半導体装置、新エネルギー装置などのハイエンド産業向けの主要金属部品の製造を専門としています。

Hehua は 17,800 平方メートルを超える製造施設と 160 名を超える従業員で運営されており、以下を含む包括的な OEM および ODM サービスを提供しています。

・自社金型開発

・順送金型スタンピング

・深絞りプレス加工

・CNC加工

・溶接

・完全な表面処理

・最終品質検査

お客様には次のようなメリットもあります。

· 7日間の高速サンプリング

· 専用のアカウント管理

・マンツーマンのエンジニアリングサポート

· DFM の最適化

・材料トレーサビリティ

· 完全な検査報告書

· 輸出対応梱包

· 98% の納期厳守率

同社の品質管理システムは、ISO 9001、IATF 16949、EN 15085、EN 9606-1 などの国際的に認められた認証によって裏付けられており、要求の厳しい産業用途に精密金属部品を提供するという同社の取り組みを示しています。

結論

精度と生産効率はもはや競合する目標ではありません。最新の製造技術を使用すると、企業は適切な生産プロセスと適切な製造パートナーを選択することで、両方を達成できます。

プログレッシブ ダイ スタンピングは、 複数の成形操作を 1 つの連続生産サイクルに組み合わせることで、製造パフォーマンスを向上させます。その結果、より厳密な寸法管理、より迅速な生産、材料利用の改善、および大量生産プログラム全体にわたる一貫性の向上が実現します。

順送金型スタンピングは、エンジニアリング サポート、社内ツール、深絞り機能、CNC 加工、溶接、完全な品質管理と組み合わせることで、幅広い業界で複雑な金属部品を製造するための包括的なソリューションとなります。

プロジェクトがコンプレッサー付属品、産業機械、空圧機器、またはカスタム精密板金部品に関係する場合でも、経験豊富なメーカーと提携することで、プロトタイプ開発から本格的な生産まで信頼できる品質を確保できます。
