薄板金属のレーザー溶接: 溶接変形を軽減する方法

薄板金属は、機器のハウジング、ブラケット、フレーム、エンクロージャ、カバー、精密構造部品などに広く使用されています。ただし、薄い金属シートを溶接するのは難しい場合があります。過度の熱入力は、反り、歪み、焼き付き、寸法のずれ、または目に見える表面欠陥を引き起こす可能性があります。したがって、厳しい公差で作業するメーカーにとって、溶接変形を制御することは、十分な溶接強度を達成することと同じくらい重要です。

レーザー溶接は、小さな溶接領域にエネルギーを集中させ、不必要な熱への曝露を減らすことができるため、多くの薄板金属用途に効果的なソリューションを提供します。レーザー溶接を適切な接合設計、治具制御、溶接パラメータ、矯正、検査、および表面仕上げと組み合わせると、メーカーがより安定した一貫した板金アセンブリを製造するのに役立ちます。

Shanghai Hehua Machinery Technology Co., Ltd.にとって、溶接は、切断、治具の製作、溶接、矯正、CNC 二次加工、検査、表面処理を含む統合的な金属製造プロセスの一部です。このアプローチにより、溶接後にのみ修正するのではなく、製造プロセスの最初から溶接変形を考慮することができます。

溶接中に薄い板金が変形するのはなぜですか?

溶接部の変形は主に不均一な加熱と冷却によって引き起こされます。溶接アークまたはレーザー ビームが局所領域を加熱すると、金属が膨張します。溶接領域が冷えて収縮すると、加熱領域と周囲の材料との間に内部応力が発生します。これらの応力が適切に制御されていない場合、シートが曲がったり、ねじれたり、座屈したり、意図した寸法から外れたりする可能性があります。

薄いシートメタルは、熱応力に耐えるために材料の厚さが薄いため、特に敏感です。溶接前は平らに見えたコンポーネントが、数回溶接すると目に見えて歪む場合があります。

変形に影響を与える一般的な要因は次のとおりです。

・シートの厚みと材質の種類

・溶接入熱

・溶接速度

・関節構成

・溶接の長さと順序

· クランプと治具の設計

· 部品の形状

・溶接の数と位置

· 溶接後の矯正要件

このため、単に低熱溶接プロセスを選択するだけでは十分ではありません。溶接プロセス全体は、コンポーネントの最終寸法要件に基づいて設計される必要があります。

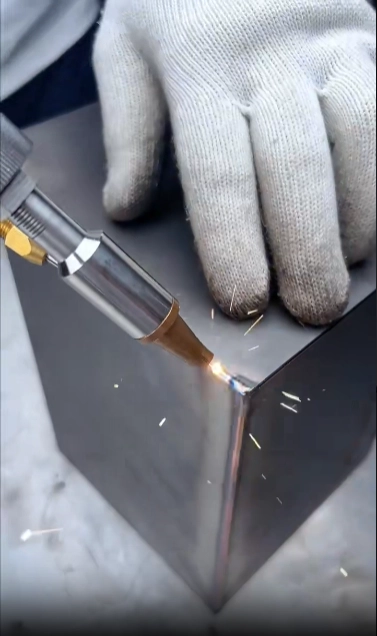

レーザー溶接が薄板金属の変形を軽減する仕組み

レーザー溶接の主な利点の 1 つは、熱源が集中していることです。従来の溶接プロセスと比較して、レーザーは比較的狭い領域にエネルギーを供給できるため、熱の影響を受けるゾーンのサイズを制限し、不必要な熱曝露を軽減できます。

これは、薄いシートメタルの場合、コンポーネントにきれいな外観と制御された寸法精度が必要な場合に特に役立ちます。

ただし、レーザー溶接では変形が自動的に解消されるわけではありません。不適切な電力、移動速度、焦点位置、接合の準備、または溶接順序によっても、熱歪みが発生する可能性があります。重要なのは、溶接プロセスを材料の厚さ、接合構造、荷重要件、完成部品の外観要件と一致させることです。

Shanghai Hehua Machinery Technology Co., Ltd.では、各プロジェクトの実際の要件に応じて溶接プロセスを選択します。レーザー溶接のほか、MIG/MAG、TIG/GTAW、スポット溶接、すみ肉溶接、サブマージアーク溶接、ロウ付け、ロボット自動溶接などを提供しています。これにより、すべてのプロジェクトを同じプロセスに強制するのではなく、溶接方法をさまざまな板厚や構造要件に適合させることができます。

1. 生産前に溶接設計を最適化する

変形を制御する最も効果的な方法の 1 つは、最初の部品を溶接する前に問題に対処することです。

適切な溶接設計では、接合位置、溶接サイズ、溶接の長さ、コンポーネントの剛性、溶接トーチまたはレーザー ヘッドへのアクセス、および予想される熱収縮の方向を考慮する必要があります。

Hehua Machinery は、生産前の図面レビューと溶接 DFM の最適化をサポートします。同社は 2D CAD 図面だけでなく、3D STEP、IGS、SolidWorks、UG ファイルも扱っています。既存の溶接コンポーネントを再現する必要があるお客様は、物理サンプルからのリバース エンジニアリングも利用できます。

技術レビュー中に、潜在的な溶接変形や亀裂のリスクを事前に評価できます。これにより、生産開始後の大規模なやり直しの必要性が軽減されます。

2. 適切な治具とクランプを使用する

治具は、溶接中に薄板金属の位置を維持する上で重要な役割を果たします。十分なサポートがないと、熱が伝わるとシートが動いたり変形したりする可能性があります。

優れた治具は、溶接プロセスを効率的に進めながらコンポーネントをしっかりと保持する必要があります。ただし、クランプが過剰になると、不要な残留応力が発生する可能性があります。したがって、治具の設計は、特定のアセンブリの形状と溶接順序に基づいて行う必要があります。

カスタム OEM および ODM プロジェクトの場合、Shanghai Hehua Machinery Technology Co., Ltd. は、統合製造サービスの一環として治具の製造を提供できます。これは、治具の一貫性が溶接の再現性に直接影響する繰り返し生産の場合に特に役立ちます。

3. 入熱と溶接パラメータの制御

入熱は、変形制御において最も重要な変数の 1 つです。過剰なエネルギーは熱影響部を拡大し、冷却後の熱収縮を増大させる可能性があります。

薄い金属シートの場合は、溶接パラメータを材料の種類と厚さに注意深く合わせる必要があります。炭素鋼、亜鉛メッキ鋼、304/316 ステンレス鋼、アルミニウム合金、鋳鉄、ダクタイル鋳鉄、銅合金には、異なる熱特性と溶接特性があります。

溶接エネルギーと移動速度の適切なバランスが不可欠です。目的は、単に可能な限り低い入熱を使用することではなく、不必要な熱負荷を最小限に抑えながら適切な溶け込みと溶接強度を達成することです。

大量生産の場合、ロボット溶接は再現可能な移動速度、トーチ位置、溶接順序を維持することで一貫性をさらに向上させることができます。

4. 溶接シーケンスを計画する

溶接順序は、薄板金属アセンブリの最終形状に大きな影響を与える可能性があります。

長い溶接を一方向に連続して実行すると、その結果生じる収縮によってコンポーネントが片側に引っ張られる可能性があります。溶接方向を交互にしたり、設計で許可されている場合は断続的な溶接を使用したり、異なる領域に溶接を分散したりすると、熱応力のバランスをとることができます。

最適な順序は、部品の形状と構造要件によって異なります。精密部品の場合、歪みがすでに発生してから溶接順序を調整するよりも、エンジニアリング段階で溶接順序を決定する方がよい場合があります。

5. 必要に応じて溶接後の矯正を使用してください

最適化された溶接パラメータを使用しても、一部のコンポーネントでは溶接後の矯正が必要な場合があります。これは、厳密な寸法要件を持つ溶接フレーム、機器ベース、ブラケット、ハウジング、その他のアセンブリに特に当てはまります。

Hehua Machinery の製造能力には、溶接後の矯正が含まれています。溶接後、CNC の二次加工や表面仕上げに移る前に、アセンブリをチェックして修正できます。

同社は、適用可能なコンポーネントの全体的な寸法公差を約 ±0.1 ～ ±0.3 mm と規定し、プロジェクトの要件に応じて、矯正後の平面度は ≤0.03 mm/100 mm に制御されます。

この溶接と制御された矯正の組み合わせは、溶接パラメータの調整のみに依存するよりも、最終的な寸法要件を達成するためのより現実的な方法を提供します。

6. 溶接品質と最終寸法を検査する

変形の低減は溶接品質の一部にすぎません。溶接コンポーネントは、溶接の完全性、寸法精度、および用途固有の性能の要件も満たさなければなりません。

Shanghai Hehua Machinery Technology Co., Ltd. では、溶接されたアセンブリは材料の受け入れ検査、工程内検査、溶接後の矯正チェック、および最終的な品質管理を受けます。溶接部の気孔率、スラグの混入、亀裂などの問題がチェックされます。

圧力関連部品の気密・水密検査が可能です。臨界圧溶接には、磁粉試験 (MT)、超音波試験 (UT)、および静水圧試験も利用できます。

これらの検査手順は、産業機械、コンプレッサー装置、建設機械、および溶接性能が動作の信頼性に直接影響するその他の用途で使用されるコンポーネントにとって特に重要です。

7. 溶接後の表面処理を考慮する

薄いシートメタルのアセンブリでは、多くの場合、溶接以上の作業が必要になります。用途に応じて、研削、研磨、ブラスト、粉体塗装、亜鉛メッキ、陽極酸化、電気泳動、黒染め、その他の表面処理が必要な場合があります。

溶接後の表面処理により耐食性と外観を向上させることができますが、初期の製造計画時にも考慮する必要があります。溶接スパッタ、鋭利なエッジ、過剰な溶接補強、局所的な変形は、最終仕上げに影響を与える可能性があります。

Hehua Machinery は統合された溶接後処理を提供し、お客様が 1 つの製造ワークフロー内で溶接、矯正、機械加工、表面仕上げを組み合わせることができるようにします。

精密薄板金属溶接の応用例

溶接変形の制御は、他の機械加工部品や組み立て部品と嵌合する必要がある部品にとって特に重要です。

典型的なアプリケーションには次のようなものがあります。

・溶接板金ハウジング

· コンプレッサーフレームと圧力ハウジング

・装備ベース

・建設機械用ブラケット

・精密取付金具

・産業機械フレーム

・軽量アルミニウム構造

・ステンレススチール製エンクロージャ

· 圧力パイプ溶接アセンブリ

・半導体装置部品

・新エネルギー設備構造物

自動車、鉄道輸送、航空宇宙、風力、原子力、産業機械、半導体装置、新エネルギー装置の分野にサービスを提供した経験を持つ上海和華機械科技有限公司は、プロトタイプ開発と大規模な生産プログラムの両方に対応できる体制を整えています。

溶接変形を低減するための実践的なアプローチ

薄いシートメタルの場合、溶接変形は、最後に単純に修正できる問題ではなく、プロセス制御の問題として扱う必要があります。

実際のワークフローは、設計レビューと DFM の最適化から始まり、適切な材料の選択、治具の設計、溶接プロセスの選択、入熱制御、溶接順序の計画、溶接後の矯正が続きます。寸法検査と溶接品質テストにより、完成したアセンブリが要求仕様を満たしているかどうかが確認されます。

この統合されたアプローチは、顧客が再現可能な寸法、安定した溶接品質、複数の生産バッチにわたる信頼性の高い納品を必要とする OEM および ODM プロジェクトにとって特に価値があります。

Shanghai Hehua Machinery Technology Co., Ltd. は17,800 平方メートルを超える工場を 160 人以上の従業員で運営し、エンドツーエンドの製造および輸出サービスを提供しています。その品質と溶接能力は、ISO 9001、IATF 16949、EN 15085、および EN ISO 9606-1 の資格によってサポートされています。

薄板金属コンポーネントの溶接パートナーを探しているメーカーにとって、適切な解決策は単に溶接機を選択するだけではありません。熱、変形、寸法、溶接品質、溶接後の要件を制御できる完全なプロセスを選択することです。

カスタム薄板金属プロジェクトについて議論する場合、レーザー溶接は 、材料、厚さ、接合部の設計、生産量、および必要な公差に応じて、MIG、TIG、スポット、およびロボット溶接と並行して評価できます。 Shanghai Hehua Machinery Technology Co., Ltd.は、統合された溶接および二次製造能力を備えており、図面レビューおよびプロトタイプのサンプリングから、生産、検査、表面処理、輸出までのプロジェクトをサポートできます。
